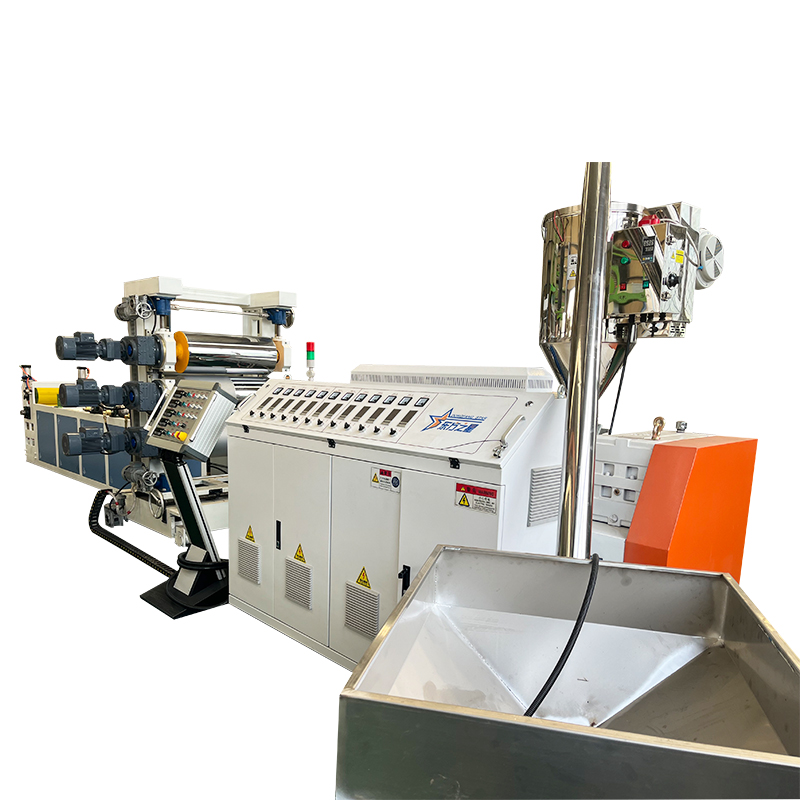

PSシート押出生産ライン

PSシート押出生産ラインの作業原則

PSシート押出産生ラインの動作原理は、原材料の融解と可塑化の連続プロセス→溶融形成→冷却とシェーピング→後続の処理の連続プロセスを通じて、PS粒子を連続シートに変換することです。コアは、プラスチックの押出成形技術に基づいています。特定の手順は次のとおりです。

乾燥したPS粒子は、自動給餌装置を介して押出機ホッパーに輸送されます。押出機のネジは、固体PS粒子を徐々に溶かし、回転と外部加熱により均一な溶融になります。メルトはT-Die（フラットフローチャネル）に押し込まれ、シートの幅を事前に決定します。メルトフィルムは3ロールカレンダーに入り、すぐに固化して形成されます。形状のシートはトラクションマシンによって均一な速度で引っ張られ、バリはトリミングマシンによって除去されます。最後に、ワインダーによって通常のコイルに巻き込まれます。

PSシート押出生産ライン製品パラメーター

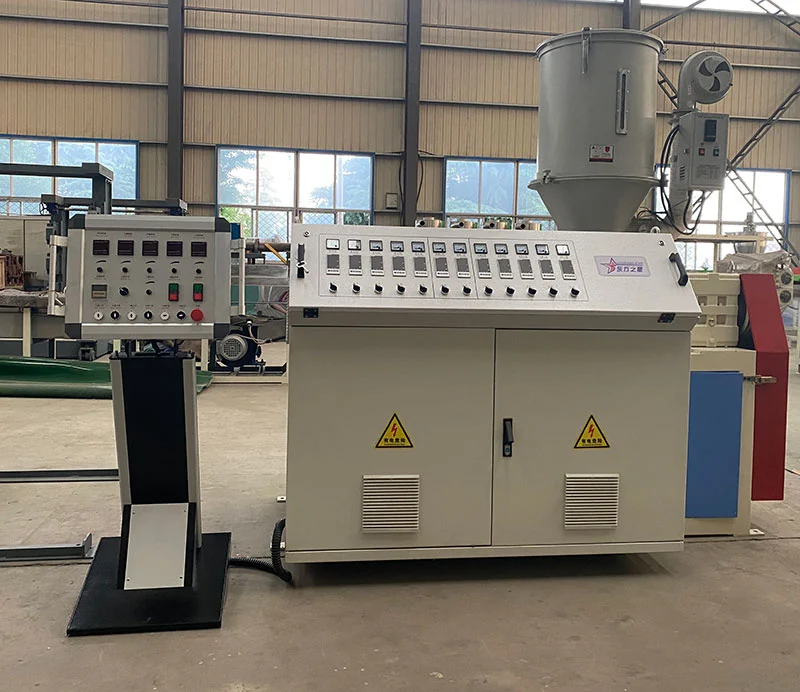

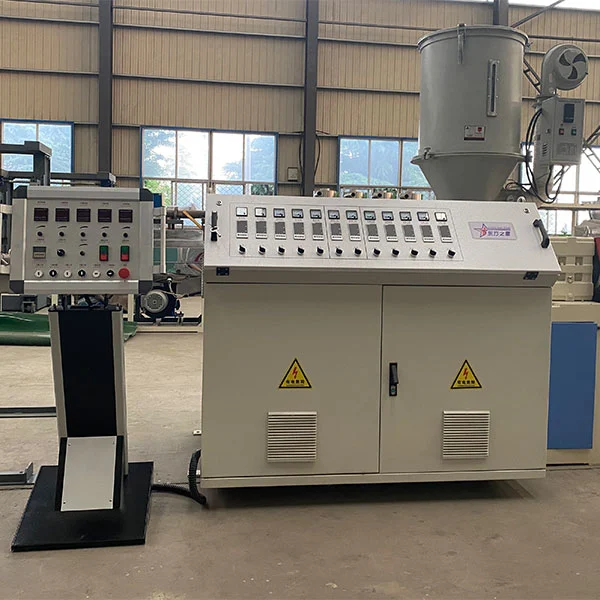

PSシート押出生産ライン-SJ 65-30 / 1押出機

A.還元装置は、高品質の合金鋼で処理され、歯を研磨することで処理されるため、ギア全体に衝撃吸収、低ノイズ、耐摩耗性、長いサービス寿命の利点があります。ボックス内のすべての潤滑ポイントは強制潤滑剤であり、潤滑油には高効率の水冷システムが装備されています。

B.ネジ材料は、38CRMOALA高品質の窒化鋼を採用しています。および窒化物治療。窒化物の深さ：0.3-0.6mm。硬度740 HV。 Brittleness Grade 2。

C.シリンダー材料は、38crmoala高品質の窒化鋼で作られており、窒化物処理後、窒化物の深さ：0.4-0.7mm、硬度940 HV、脆性グレード2。

D.ヒーターは鋳造アルミニウムヒーターを採用し、各ヒーターには冷却ダクトがあります。

E.シリンダー冷却領域：5。ステンレス鋼製。

F.ファンは、インポートされた低ノイズと効率的な冷却ファン（モデル：DFタイプ）を採用し、ファンパワーは250W /セットです。

gのパワー。 ACモーターは30kWです（Shandong HongqiまたはRongchengモーター）

H.コントロールフォーム：周波数変換制御（インワイトガバナーを使用）

I.ネジ径：65m（Zhijiang Zhoushan Screk Drumを使用）

J.アスペクト比：30：1

K.押出機は5つのゾーンで加熱され、各エリアの加熱力は5kWです。スプビーエリア1、金型リザーブエリア5。

L.電気制御キャビネットの1つのセット（垂直制御キャビネット、ロック保護を備えた電気キャビネット、オムロンインテリジェント温度コントローラー、シーメンスコンタクタ、グレートトロン周波数変換コントローラー）

PSシート押出生産ライン-mold

A.金型の有効幅：350mm、0.3〜2mmの厚さ製品に適しています。

B.金型材料は、輸入ブランドの高品質の熱耐性合金鋼の5crnimoを採用しています。

C.硬いクロムメッキへのカビ構造の流れ。補助マイクロネジ調整により。

D.型は、加熱とスタンバイ2ゾーンのために3つのゾーンに分かれています

E.加熱方法は、加熱ロッドのコア部分を加熱することです。

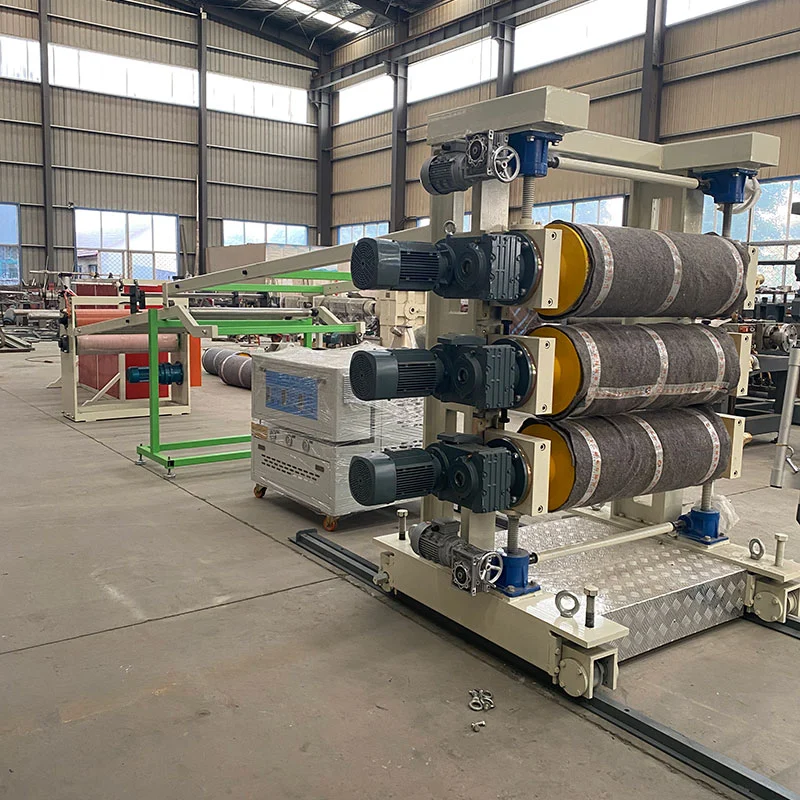

PSシート押出生産ライン3カレンダー

A.構造;垂直3ローラー

B.ローラーの数。 3つのピース

C.ローラーの直径：320mm（Changzhou LianfengまたはXuzhou Saite Machinery Manufacturing Co.、Ltd。）

D.ローラー長：600mm

E.ローラーの壁の厚さ：25mm

F.ローラー：材料はブランドスチールで作られています。治療後。硬度はRC60-65に達する可能性があります

G.ローラー表面処理：ミラー処理。そして細かい研磨。

H.ローラー構造は、ローラーの一定温度を確保するために、マルチレイヤーコンポジットラピッド交換媒体システムを採用しています。

I.ローラーの一定温度培地：精製水または柔らかい水

J.温度システムは、3つのローラーの温度を採用して、システムモードを独立して制御します。 3つのローラーの温度は、任意に調整できます。 3つの0.75kWポンプが装備されています。

Kと3つのローラーの制御システムは、独立した制御システムモードを採用しています

I.レデューサー伝送システムを採用して、3つのローラーのスムーズな動作を確保する

M.構成制御システムは、同期および独立した速度レギュレーション制御を備えた周波数変換制御システムを採用しています。

N.トランスミッションパワーは0.75 kW x 3セットです

O.補助3ローラー緊急停止システムを備えています

P.補助3ローラークリアランス精密調整システムを装備しています

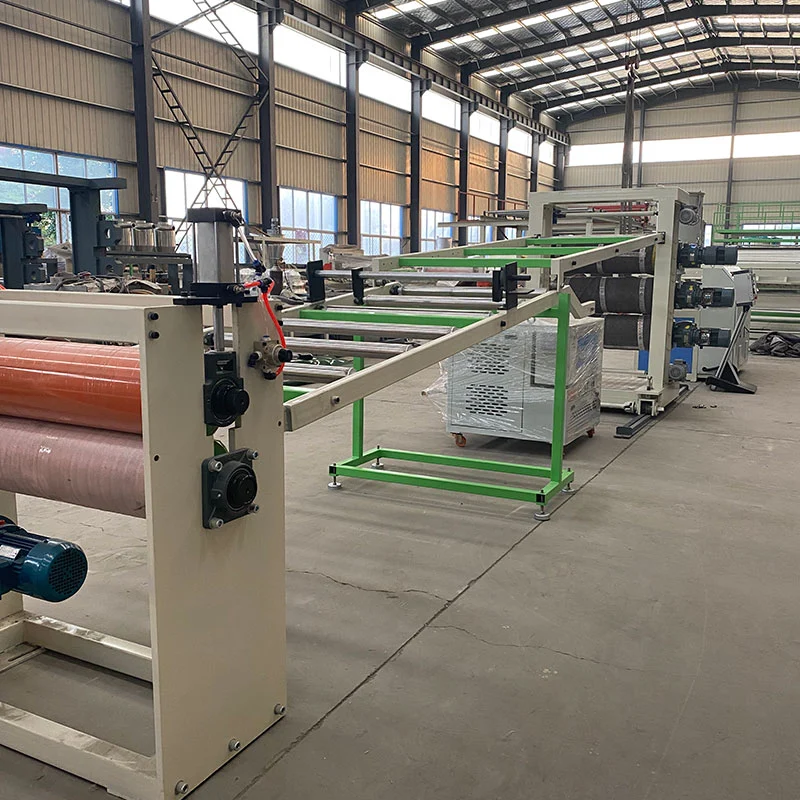

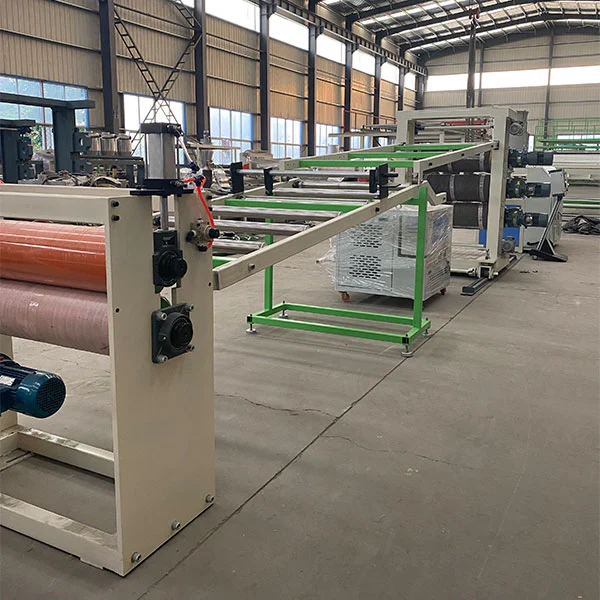

PSシート押出生産ライン - クーリングデバイス

A.空のローラーの数：12

B.空気供給ローラーの直径：75mm

C.空気供給ローラーの長さ：600mm

D.空気供給ローラーの表面処理：ステンレス鋼

E.空気供給装置の長さ：4 m

F.ゴールドカッティングナイフで：2

PSシート押出生産ライン - トラクター

A.トラクションラバーローラー：1つのグループ

B.トラクション直径：220mm

C.トラクションの長さ：600mm

D.腐食耐性でコーティングされたトラクションラバーローラー表面。温度耐性。耐性ゴムと磨きます

E.減速送信システムは、還元剤伝送を採用しています

F. 0.75kW周波数コンバーター

G.補助3回のローラープレスおよびトラクション速度調整システム。補助トラクター独立速度調整システム

A.保護フィルムデバイスのセット

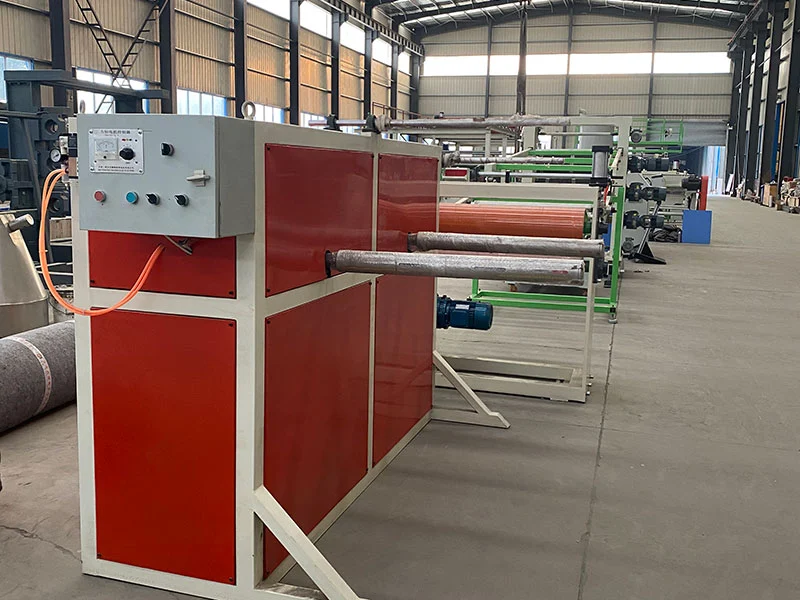

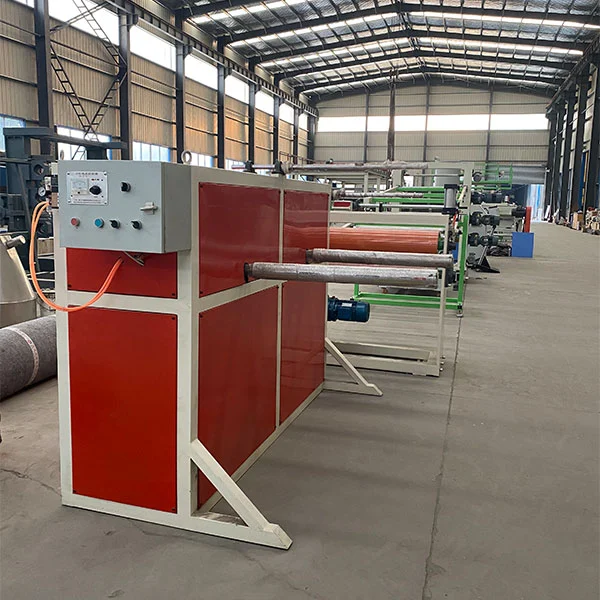

PSシート押出生産ライン - 巻き機

1.1曲げおよびレベリングロール

2。ワイリング方法：直径76ペーパーシリンダーガスライジングシャフト

3。コレクションワークステーション：ダブルワークステーション
