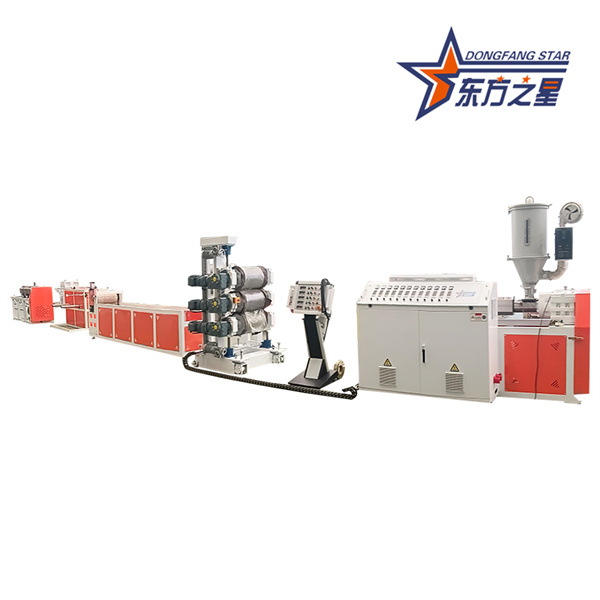

ポリアミド (PA、ナイロン) とポリオキシメチレン (POM、アセタール) は、シート押出成形において特有の課題を引き起こすエンジニアリング熱可塑性プラスチックです。 PS や PP などの汎用樹脂とは異なり、これらの材料には、より厳密なプロセス制御、特殊なスクリュー設計、および慎重な押出後処理が必要です。このガイドは実際の生産上の考慮事項に焦点を当てており、安定した高品質のシート出力のための参考パラメータを提供します。
PA(ポリアミド)
機械的強度、耐摩耗性、化学的安定性に優れた半結晶性エンジニアリングプラスチック。
湿気に敏感: PA は大気から湿気を吸収し (一部のグレードでは 24 時間で最大 0.5%)、溶融温度で加水分解し、表面欠陥と分子量の低下を引き起こします -5。
処理温度範囲: グレードに応じて通常 230 ～ 280°C。
POM(ポリオキシメチレン/アセタール)
高剛性、低摩擦、優れた寸法安定性、優れた耐疲労性 - 自動車や産業用途で金属代替品としてよく使用されます -5.
熱劣化のリスク: POM は処理ウィンドウが狭いです。ホモポリマーグレードの場合、溶融温度は通常 205 ～ 225°C を超えてはなりません。
吸湿性は PA よりも低いですが、重要な用途には依然として事前乾燥をお勧めします。
ネジの設計に関する考慮事項
ネジはラインの心臓部です。 POM 押出の場合、次の一般パラメータを持つ 3 セクションのスクリュー形状が推奨されます。
| パラメータ | 一般的な推奨事項 |
|---|---|
| 全長(長さ/奥行き) | 20～30日 |
| 送り部の長さ | 8–9D |
| 圧縮部の長さ | 3～5D |
| 計量部の長さ | 9–12D |
| フィードセクションの飛行深さ (hₑ) | 7 ～ 8 mm (45 ～ 60 mm Ø ネジ用) |
| 計量セクションの飛行深さ (hₐ) | 2.5～4mm |
重要なポイント:
POM 押出には、ベント付き（2 段階）スクリューを強く推奨します。減圧ゾーンにより、湿気と揮発性物質が真空ポートから逃げることができるため、表面の欠陥が減り、多くの場合、個別に予備乾燥する必要がなくなります -4-10。
ネジの材質は、耐摩耗性 -2 を実現するために、窒化処理 (HRC 55 ～ 60、窒化深さ ≥0.6 mm) を施した 38CrMoAl である必要があります。
典型的な研究室/生産押出機の仕様 -2
| 成分 | 仕様範囲 |
|---|---|
| ネジ径 | Φ20mm (ラボ) ～ Φ90mm+ (プロダクション) |
| L/D比 | 28:1–30:1 |
| スクリュー速度 | 0 ～ 285 rpm (可変周波数制御) |
| バレル加熱ゾーン | 3 ～ 5 ゾーン |
| 金型加熱ゾーン | 2 ～ 3 ゾーン |
| 冷却システム | 多段ファン冷却または水冷 |
| 制御システム | カラータッチスクリーン付きPLC、温度/圧力監視 |
POMシートの温度設定-3-4
| ゾーン | 温度範囲(℃) |
|---|---|
| 固体搬送ゾーン（フィード） | 170–175 |
| メルティングゾーン | 175–180 |
| 溶融物搬送ゾーン | 180–185 |
| アダプター/トランジション | 175–180 |
| 死ぬ | 175–185 |
| 溶融温度（目標） | 180–205 (コポリマー)、205–225 (ホモポリマー) |
注: POM ホモポリマー グレード (例: Delrin®) の場合、劣化を避けるために溶融温度は 225°C を超えてはなりません。厚いシートの場合は、内部ボイドを防ぐために溶融温度を 180°C 未満に保ちます -3。
PA(ナイロン)シートの温度設定
| ゾーン | おおよその範囲(℃) |
|---|---|
| フィードゾーン | 220～240 |
| 圧縮ゾーン | 240～260 |
| 測光ゾーン | 250～280 |
| 死ぬ | 250～270 |
カレンダーロール温度 -3
POM シートの場合、シートの厚さに応じて、3 ロールのスタック温度は通常 130°C ～ 170°C の範囲になります。通常、上のロールは中央のロールよりわずかに高く設定され、下のロールが最も冷たくなります。 PA の場合、早期固化を防ぐためにロール温度を高くする必要があります。
POMシート製作例-3
マシン: 90mm Ø、30D 押出機
シート寸法：770mm×1.6mm
スクリュー速度: 25 rpm
離陸速度: 0.63 m/分
出力: ~68 kg/h
POM板（厚板）製作例-3
製品: 直径 60 mm のロッド (同様の原理が厚いシートにも適用されます)
スクリュー速度: 42 rpm
テイクオフ速度: 20 mm/min (キャビティあたり)
出力: ~17 kg/h
起動速度と通常動作速度 -4
ウォームアップ時の初期スクリュー速度: 3 ～ 4 rpm
通常の動作速度: 10 ～ 12 rpm (出力要件と金型圧力に基づいて調整)
水分管理
加水分解を防ぐために、PA は事前に乾燥させる必要があります（通常は 80～100°C で 3～4 時間）。 POM は乾燥（100 ～ 110 °C で 3 時間）の恩恵を受けるか、ベント付き押出機の設計を使用してインラインで水分を除去することができます -3-5。
POM の場合、ベント付きスクリュー設計により個別の予備乾燥の必要がなくなり、生産が大幅に簡素化されます。 2012 年の特許にはこのアプローチが記載されています。可塑化中に水分が蒸発し、真空ポートから抽出され、エネルギー消費と設備コストが -4 ～ 10 削減されます。
金型設計
調整可能なリップ付きの T スロット ダイが標準装備されています。 POM の場合、一貫した流れを確保するために、ダイ本体を均一な温度 (例: ダイ全体で 185°C) に維持する必要があります -3。
PA を組み込んだ多層バリアシートの場合、5 ～ 9 層の共押出ラインが利用可能で、出力は 500 ～ 800 kg/h、シート幅は 800 ～ 1200 mm -6-8 です。
圧力制御
厚さを均一にするためには、一貫したダイ入口圧力を維持することが重要です。精密用途には、押出機とダイの間にメルトポンプを使用することをお勧めします。
PA シートと POM シートは両方とも、不均一な冷却による内部応力を示します。高精度部品の場合、アニーリング（熱処理）は必須です -3-4。
POM アニーリング スケジュール (推奨) -4-10
| ステージ | 温度(℃) | 期間/注意事項 |
|---|---|---|
| 1 | 40 | ランプアップ、20 分 |
| 2 | 70 | ランプアップ、20 分 |
| 3 | 70 | ホールド、180分 |
| 4 | 100 | ランプアップ、20 分 |
| 5 | 100 | ホールド、180分 |
| 6 | 135 | ランプアップ、20 分 |
| 7 | 135 | 保持: 厚さ (mm) × 2 × 60 分 |
| 8 | 100 | クールダウン、20分 |
| 9 | 100 | ホールド、180分 |
| 10 | 70 | クールダウン、20分 |
| 11 | 70 | ホールド、180分 |
| 12–13 | 40 | 最終クールダウンとホールド |
一般的な POM アニーリング規則 -3
温度: 140 ～ 145 °C (これ以上の温度では効果がありません。これより低い温度ではストレスは緩和されません)
持続時間: 壁厚 1 mm あたり 10 分
| 問題 | 考えられる原因 | 解決 |
|---|---|---|
| 表面銀筋・気泡 | 溶融物中の水分 | PAを完全に乾燥させます。 POM のベントネジの動作を確認してください |
| 黄ばみ・変色 | 過熱(POM) | バレル/ダイの温度を下げます。溶融温度をチェックする |
| 厚みの変化 | 圧力変動 | メルトポンプを設置します。スクリュー速度の安定性をチェックする |
| ロール跡・貼り付き | ロール温度が高すぎる/低すぎる | 3本ロールの温度勾配を調整する |
| 寸法安定性が悪い | 内部応力 | 推奨スケジュールに基づくアニールシート |
| 金型の付着・劣化 | 過度の滞在時間 | スクリュー速度を下げます。シャットダウン前にパージする |
実験室/パイロットライン-2
ネジ：Φ20mm、28:1 L/D
出力: 材料に依存
速度: 0 ～ 285 rpm
ローラー速度: 0 ～ 15 rpm (カレンダー)、0 ～ 20 rpm (テイクオフ)
電源: 380V、50Hz、三相
体重: ~175 kg
生産ライン (多層) -8
押出機モデル：120/75/50/60/75（7層構成）
製品幅：800～1200mm
厚み範囲：0.05～0.5mm
出力: 500 ～ 800 kg/h
厚POMシートライン-9
厚さ25～70mmまでのシートの生産が可能
機械用途の金属代替品として使用される厚手のPOM板に適しています。
PA および POM シートの押出成形では、標準的な汎用樹脂よりも材料の挙動を深く理解する必要があります。主な成功要因は次のとおりです。
適切なネジの選択 - 湿気管理のための通気設計
正確な温度制御 - POM の劣化を防ぐために特に重要
押出後のアニーリング - 応力除去と寸法精度に不可欠
溶融圧力の安定性 - 溶融ポンプと一貫した供給によって達成されます。
PA および POM シート押出ラインは、慎重なパラメータ制御と適切な機器構成により、自動車、産業、精密用途向けの高品質エンジニアリング シートを確実に生産できます。
-
