PS苗テイシート押出機

PS苗テイシート押出機の動作原理

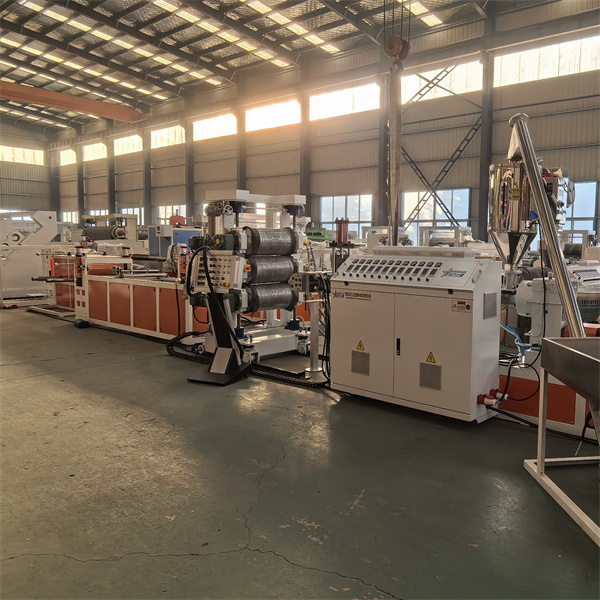

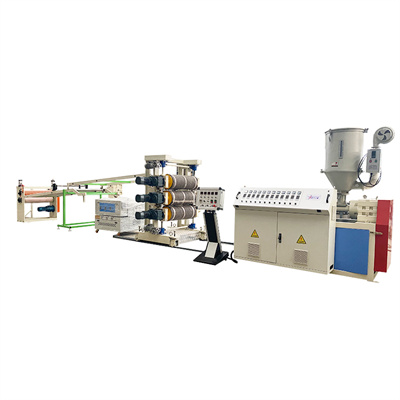

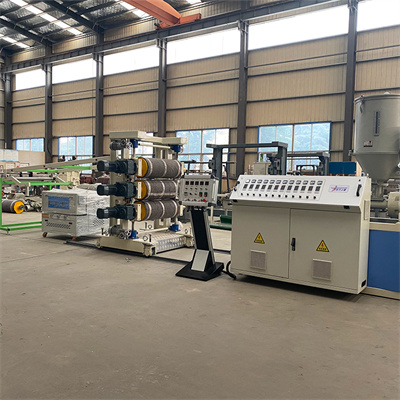

PSシート押出生産ラインの動作原理は、原料の溶融と可塑化→溶融成形→冷却と成形→その後の加工という連続プロセスを通じてPS粒子を連続シートに変換することです。コアはプラスチック押出成形技術に基づいています。具体的な手順は次のとおりです。

乾燥されたPS粒子は、自動供給装置を介して押出機ホッパーに輸送されます。押出機のスクリューは、回転と外部加熱によって固体 PS 粒子を徐々に溶かして均一な溶融物にします。メルトをTダイ（フラット流路）に押し込み、シートの幅をあらかじめ決めます。溶融フィルムは 3 ロールカレンダーに入り、急速に固化して形成されます。成形されたシートはトラクションマシンで一定速度で引っ張られ、トリミングマシンでバリが取り除かれます。最後にワインダーで通常のコイルに巻き取られます。

PS苗テイシート押出機-製品パラメータ

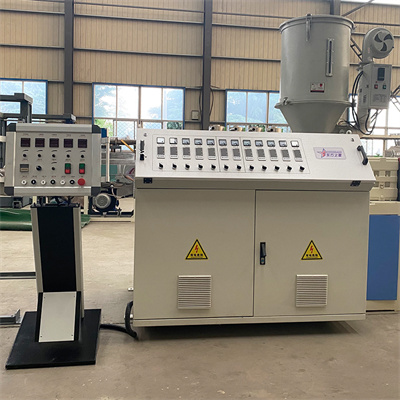

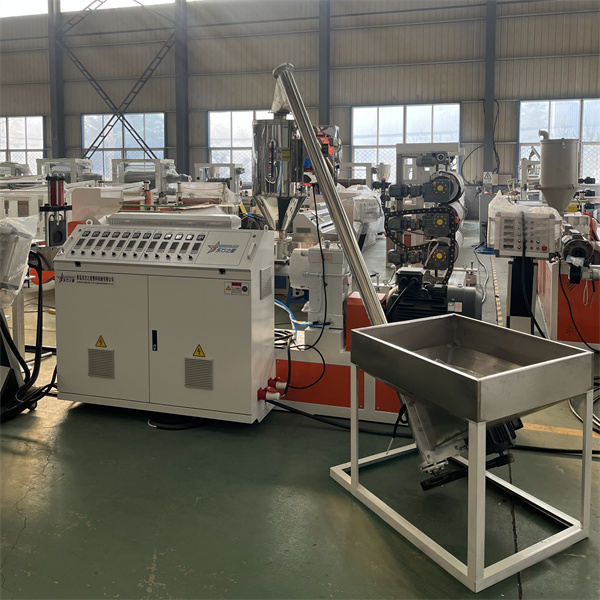

PS 苗テイシート押出機 - SJ 65-30 / 1 押出機

A. 減速機は高品質の合金鋼で加工され、歯を研削して処理されているため、ギア全体が衝撃吸収、低騒音、耐摩耗性、長寿命という利点があります。ボックス内のすべての給油箇所は強制給油であり、潤滑油には高効率の水冷システムが装備されています。

B.ネジ材質は38CrMOALA高品質窒化鋼を採用。そして窒化処理。窒化物の深さ: 0.3-0.6mm。硬度740HV。脆性グレード2。

C.シリンダー材質は38CrMoALA高品質窒化鋼で、窒化処理後、窒化深さ：0.4～0.7mm、硬度940HV、脆性グレード2。

D. ヒーターは鋳造アルミヒーターを採用し、各ヒーターには冷却風ダクトが付いています。

E. シリンダー冷却領域: 5. ステンレス鋼製。

F.ファンは輸入された低騒音で効率的な冷却ファン（モデル：DFタイプ）を採用しており、ファン出力は250W /セットです。

gの力。 ACモーターは30KW（山東紅旗または栄成モーター）

H. 制御形式：周波数変換制御（Inwittenガバナ使用）

I. スクリュー径：65m（浙江省舟山スクリュードラム使用）

J. アスペクト比: 30:1

K. 押出機は 5 つのゾーンで加熱され、各領域の加熱出力は 5KW です。スピビーエリア 1、カビ予備エリア 5。

L. 電気制御キャビネット 1 セット (垂直制御キャビネット、ロック保護付き電気キャビネット、オムロン インテリジェント温度コントローラー、シーメンス コンタクター、グレートトロン周波数変換コントローラー)

PSシート押出生産ライン - 金型

A. 金型の有効幅: 350mm、厚さ0.3～2mmの製品に適しています。

B.金型材料は輸入ブランドの高品質耐熱合金鋼の5CrNiMOを採用しています。

C.金型構造は硬質クロムメッキに流れます。補助マイクロネジ調整機能付き。

D.金型は加熱用の3つのゾーンと待機用の2つのゾーンに分かれています

E. 加熱方法は、加熱棒のコア部分を加熱することです。

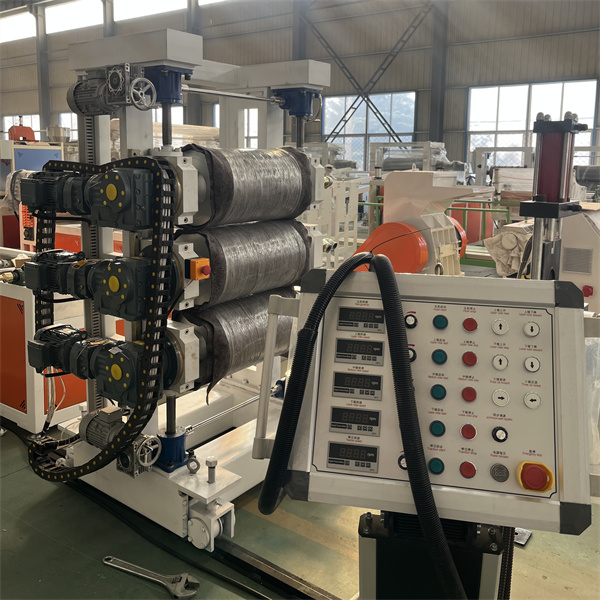

PS苗テイシート押出機-3カレンダー

A. 構造。縦型三本ローラー

B. ローラーの数。 3個

C. ローラー直径: 320mm (常州連峰または徐州彩特機械製造有限公司)

D. ローラー長さ: 600mm

E. ローラーの壁の厚さ: 25mm

F.ローラー：材質はブランドスチール製です。そして治療後。硬度はRC60-65に達することができます

G.ローラー表面処理：鏡面処理。そして丁寧な研磨。

H. ローラー構造は多層複合高速交換媒体システムを採用し、ローラーの温度を一定に保ちます。

I. ローラーの恒温媒体: 精製水または軟水

J. 温度システムは 3 つのローラーの温度を採用し、システム モードを独立して制御します。 3つのローラーの温度は任意に調整できます。 0.75kwポンプを3基搭載。

kと3つのローラーの制御システムは独立制御システムモードを採用しています

I. 3つのローラーのスムーズな動作を保証する減速伝達システムを採用しています。

M. 構成制御システムは、同期および独立した速度調整制御を備えた周波数変換制御システムを採用しています。

N. 送信出力は0.75KW×3台

O. 補助三本ローラー緊急停止装置付

P. 補助3ローラー隙​​間精密調整システム搭載

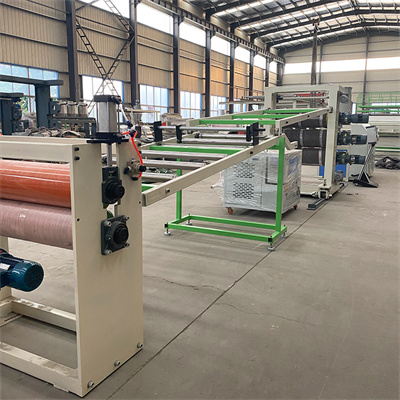

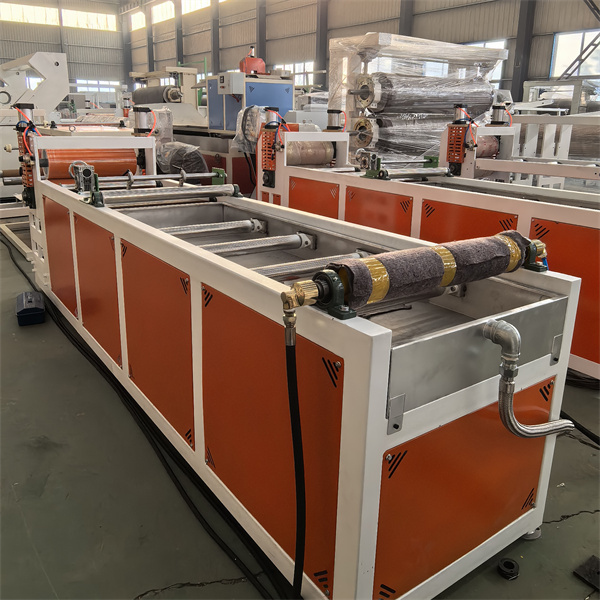

PS苗テイシート押出機 -冷却装置

A. 空ローラーの数: 12

B. 空気供給ローラーの直径: 75mm

C. 空気送りローラーの長さ: 600mm

D. 送風ローラーの表面処理：ステンレス鋼

E. 空気供給装置の長さ: 4 m

F. 金の切断ナイフを使用: 2

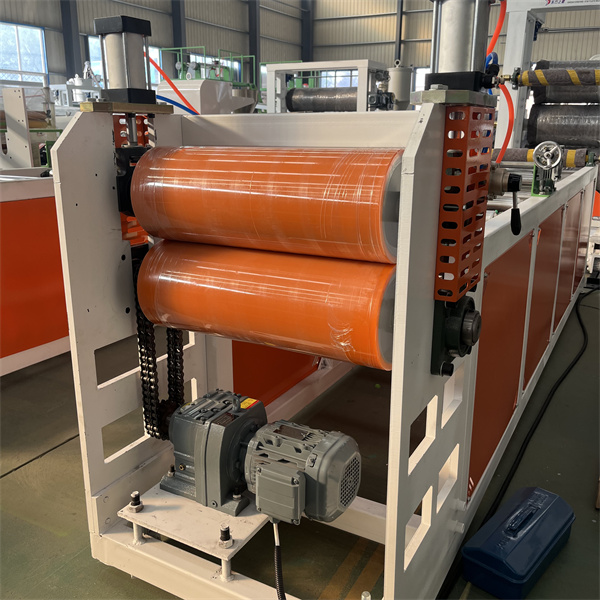

PS苗テイシート押出機--トラクター

A.トラクションゴムローラー：1グループ

B. トラクション直径: 220mm

C. 牽引長さ: 600mm

D. トラクションゴムローラー表面は耐食性コーティングが施されています。温度に強い。耐摩耗性ゴムと研磨済み

E.減速伝達方式は減速機伝達を採用

F. 0.75KW周波数変換器付き

G. 補助 3 ローラー プレスおよびトラクション速度調整システム。補助トラクター独立速度調整システム

A. 保護フィルムデバイスのセット

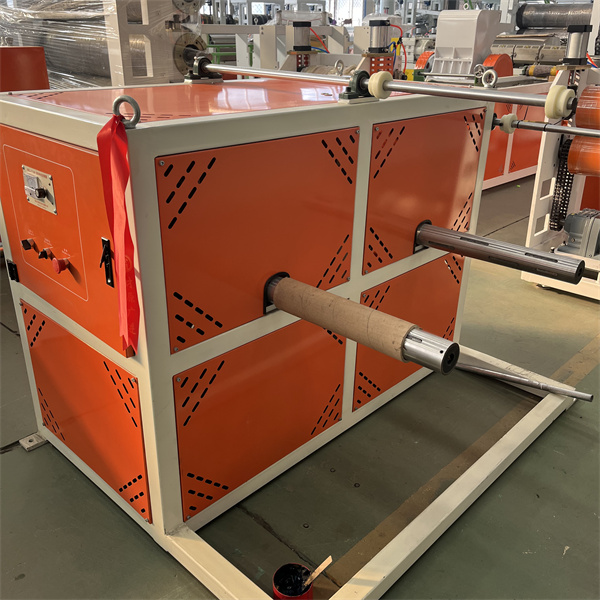

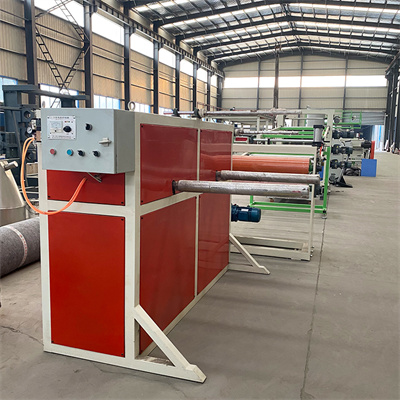

PS苗テイシート押出機-巻取機

1.1 曲げおよびレベリングロール

2.巻き上げ方式：直径76紙シリンダーガス上昇シャフト

3. 収集ワークステーション: ダブルワークステーション
