PVCブリスターシート押出機には、押出機、金型、カレンダー、トラクター、カッター、コンベアプラットフォームが含まれます
押出機:通常、PVC材料の加工に適した円錐型二軸押出機が使用されます。
型：一般的にはハンガータイプのダイヘッド
カレンダー：その機能は、押し出されたシートをカレンダー加工してシートの表面仕上げと平坦度を改善し、シートの厚さをさらに制御することです。
トラクター：通常は 2 つ以上のローラーで構成され、カレンダー加工されたシートを安定した速度で前方に搬送してシート生産の連続性を確保し、押出機やカレンダーと連携してシートの厚みや寸法精度を制御します。
カッター：必要に応じてシートをさまざまな長さのプレートに切断できます。
PVCシート押出機 - 設備リストと見積書
| 注文番号 | 名前 | 量 | 備考 |
| 1 | ステンレス製スクリューフィーダー | 1セット | 全ラインの主要コンポーネントは国内外の有名ブランドによって製造されています。 1.電気システムはシーメンスコンタクタ、オムロンインテリジェント温度コントローラ、Invtensor周波数コンバータを採用しています。 2. 硬い歯の減速機は、プラスチック機械用の高トルク歯車減速機を採用しています。 3. スクリューバレルは浙江省舟山産のスクリューで作られています 4. ミラーローラーは青島または徐州で作られています。 5.金型は黄岩製です。 |
| 2 | SZ80-ツインスクリュー | 1台 | |
| 3 | MJ-1700 光学パネル金型 | 1セット | |
| 4 | BF-1800X＊400 3本ロールカレンダー | 1台 | |
| 5 | BF-1800-6000冷却ブラケット | 1セット | |
| 6 | BF-1800X∿220ゴムローラー牽引機 | 1台 | |
| 7 | BF-1800 カッティングマシン | 1台 | |
| 8 | 一台三役のオイルローラー恒温機 | 1セット | |
| 9 | DK-18 地区押出生産ライン電気制御キャビネット | 1セット | |
| 10 | 両面フィルム貼付装置 | 1セット | |
| 11 | マニピュレータ | 1セット | |
| 11 | ランダムなデバイスの技術データ | 1部 |
1. ステンレス製スクリューフィーダー:1つ
読み込み方法:ヘリカル送り
パイプとボックスの材質:ステンレス鋼
モーターの力:2.2KW
オートマトン:ダンピングレベルメーター

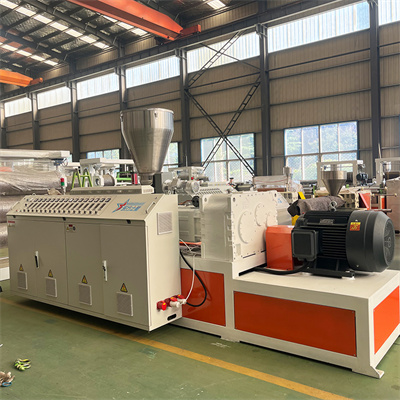

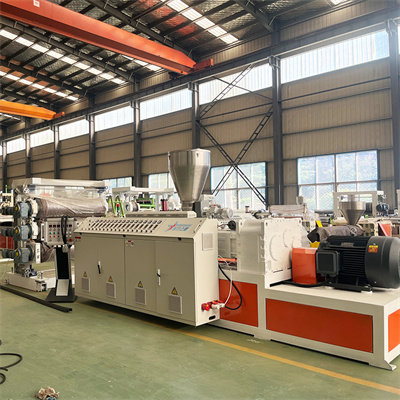

2. Z80/156 二軸押出機
| ネジ径: | 80mm (浙江省舟山市) |
| ネジの長さと直径の比: | 24∶1 |
| ネジ構造: | PVC粉粒体に適した新しい高可塑化スクリューです。 |
| バレルのネジ材質: | 38CrMoAIA窒化処理 |
| 窒化物層の深さ: | 0.4～0.7mm |
| ネジの硬さ： | HV＞740 |
| 金型硬度: | HV＞940 |
| ネジ速度: | 15-40rpm |
| モーターの力: | 75 kw (山東省タイリダモーター) 加熱部 4ゾーン（アルミ＋ステンレス風防） 円筒冷却3ゾーン×250w |
| 押し出し出力: | 300-400kg/h 還元ボックス 江蘇省江陰市で生産 歯車材質 20CrMnTi 浸炭焼入れ クーリングダウン方式 コンデンサーを通した水で歯を冷却します。 減速機とモータの伝達方式 ジョイント直結 |
| 電気制御システム: |
コンタクタ シーメンスコンタクタ 温度制御メーター オムロン インテリジェント温度制御メーター 周波数変換器 Invt 周波数変換器 |
ハンガープレート機首型有効幅
火力・温度制御部
高品質金型鋼鍛造焼戻し、硬質クロムメッキ、研磨処理
製品の厚さは1〜3mm、製品の幅は1550mm 1700mmです。
15kw は内部加熱モード 5 ゾーンを使用します
ヘッド流路はハンガー型のグラジエント流路となっている。ヘッドは高品質合金鋼5CrNIMo製で、クロムメッキ後に研磨されています。上ダイリップは微調整により押し込まれます。

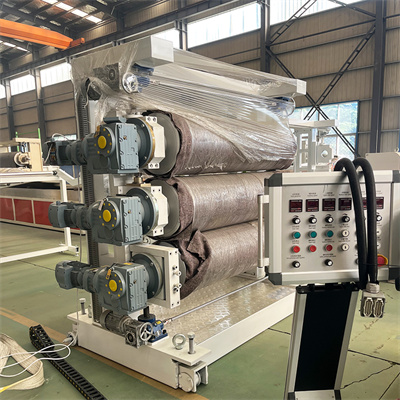

A. 軽プレスの構造：縦3本ローラー（ローラー安全保護装置付）
b.ローラーの数。スリールーツ（青島産）
c.ローラー径：∮400mm
d.ロール長さ：1800mm
e.ローラーの壁の厚さ: ≥22mm
F. ロール材質: 45# 鋼を使用し、RC60-65 の硬度を実現するために硬化されています。
G.ロール表面処理：鏡面仕上げ
H.ローラー構造：ローラーの均一な温度を確保するために、多層複合急速交換システムが採用されています。
I. ローラー用恒温媒体：脱塩水
J. 3 ロール制御システム: 周波数変換制御を使用して、同期および独立した速度制御を実現できます。
k.駆動方式：1.5KWx3=4.5kw 3本のローラーのスムーズな動作を確保します。
A. 冷却ラックの長さ: 6 メートル。
b.ローラー：ステンレス製。
c.最初の 2 メートル以内のローラー距離: 400mm。
D.ブラケットには最先端の装置が付いています：1セット、カッターは高品質の合金ナイフで作られています
e.ベアリング: 調整可能なハートベアリング

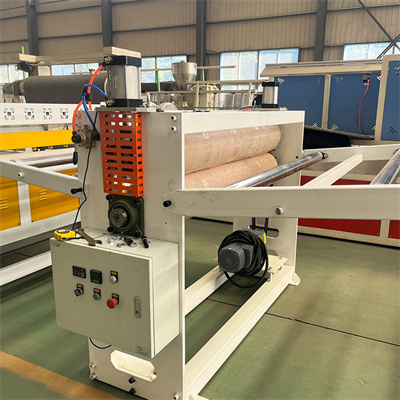

A.トラクションゴムローラー：2個
b.トラクションローラー径：∮220mm
c.トラクションローラー長さ：1800mm
D. トラクションゴムローラーの表面：耐食性、耐温度性、耐摩耗性のゴム研磨。
e.駆動方式：減速機トランスミッションを採用
f.トラクションコントロール：Invt周波数変換
G.速度制御：3つのローラーカレンダーと牽引速度リンク速度制御システムが装備されており、牽引機は独立して速度制御システムにすることができます
A. 切断幅: 1550MM
b.モーターの出力: 2.2KW
C. 任意制御：モータ駆動
d.計測方式：韓国Autonixエンコーダー
e.切断長さ: 調整可能
F. 資材受け取り方法：ベルトコンベア、人力介助
J. ベルトコンベアの長さ: 3 メートル
H. モーター出力: 0.75KW
ａ．冷却媒体:油
B. 循環パイプと水タンク：ステンレス鋼製。
C. 冷却バルブ:モーター駆動。
d.制御方法:上中下独立制御
e.温度コントローラー:オムロン
